Avnet公司的DaVinci數字視頻開發平臺采用Xilinx公司的3SD1800A-FG676 FPGA和TI公司的TMS320DM6437“DaVinci”DSP,不僅能評估Spartan-3A DSP和DaVinci DSP的主要特性,而且能實現各種應用如飛機娛樂系統、人機視頻系統、機器人、可視電話以及汽車視頻系統、可視對講和智能識別。
該開發板提供了必要的硬件,不僅可以評估Spartan-3A DSP 和DaVinci DSP器件的先進功能,而且通過采用Spartan-3A DSP DaVinci開發套件上的外設,或連接在EXP擴展連接器上的EXP模塊,實現了用戶的各種應用需求。

圖1 Spartan-3A DSP DaVinci開發板外形圖

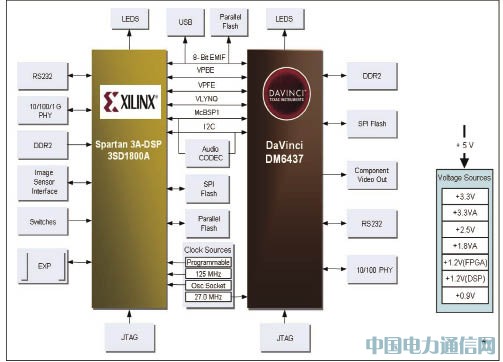

圖2 Spartan-3A DSP DaVinci開發板方框圖
3SD1800A-FG676主要特性
·時鐘
-125MHz的LVTTL SMT振蕩器
- LVTTL振蕩器插座
-可編程LVDS時鐘
·內存
- 128M×32位的DDR2 SDRAM
- 32MX8并行/ BPI配置閃存
- 64MB SPI配置/存儲閃存(4個額外的可選SPI)
·接口
- 10/100/1000 PHY
- JTAG編程/配置端口
- RS232端口

圖3 Spartan-3A DSP DaVinci開發板電路圖(1)

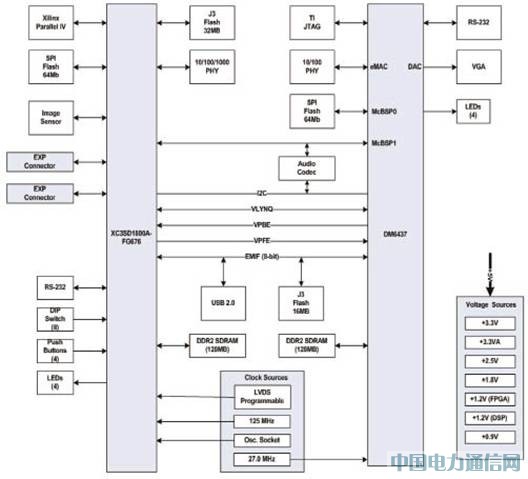

圖4 Spartan-3A DSP DaVinci開發板電路圖(2)
·按鈕和開關
- 4個用戶指示燈
- 8位用戶DIP開關
- 4個用戶按鈕開關
-復位按鈕開關
·用戶I/O和擴展
- EXP擴展連接器
·配置和調試
- JTAG
- Eridon調試連接器(SATA)
TMS320DM6437 “DaVinci”主要特性
·時鐘
- 27MHz SMT振蕩器
·內存
- 128M×32位DDR2 SDRAM
- 32MX8并行/ BPI配置閃存
- 64MB SPI配置/存儲閃存(4個額外的SPI選擇)
·接口
-10/100 PHY
-立體聲音頻編解碼器
- JTAG編程/配置端口
- RS232端口
-分量和復合視頻的視頻DAC
·按鈕和開關
- 4個用戶指示燈
