摘要：在對OFDM調制以及FPGA、DSP、中頻接口進行深入研究的基礎上，提出了一種TD-LTE系統中下行鏈路基帶信號發送的實現方案，在系統的設計思路和硬件資源上進行了優化。在實際的硬件環境下，通過大量測試，驗證了該方案的可行性和有效性。
正交頻分復用技術[1](OFDM)由于頻譜利用率高、易于實現等優點，在現代無線通信領域得到了廣泛的應用。在TD-LTE中，下行鏈路采用的就是OFDM技術。
TD-LTE物理下行鏈路需要進行一系列的算法操作，其中IFFT變換是必不可少的。由于做FFT和IFFT變換會占用較多的資源，從目前的硬件處理速度來看，不可能完全靠DSP完成這些算法，所以在設計中一般采用DSP+FPGA的信號處理核心[2]。其中由DSP完成靈活多變和計算量不大的運算，由FPGA完成快速和固定的較大計算量的運算[3]，這樣就可以同時發揮DSP和FPGA的優點。本文基于TD-LTE無線終端綜合測試儀表項目的開發，提出了使用FPGA實現基帶信號發送的方案，并進行了相關的研究。
1 OFDM調制原理

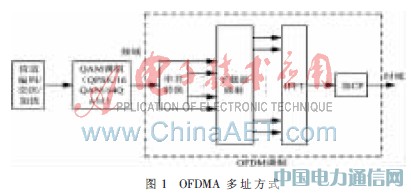

TD-LTE系統采用OFDMA作為下行鏈路的多址方式，如圖1所示。
1.1 子載波映射

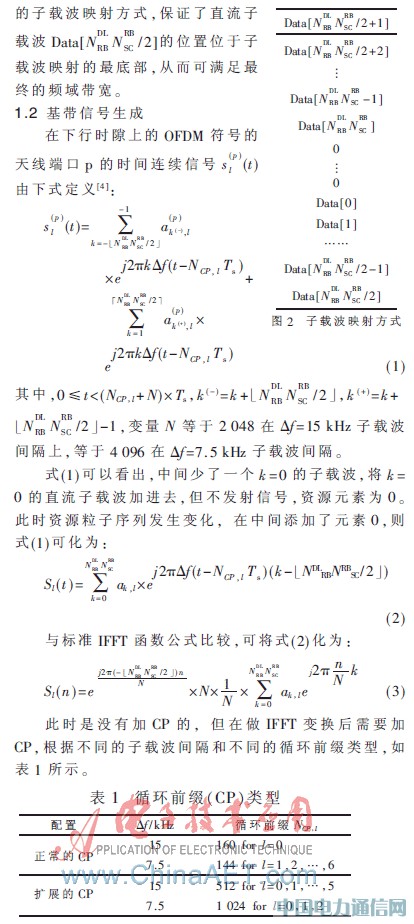

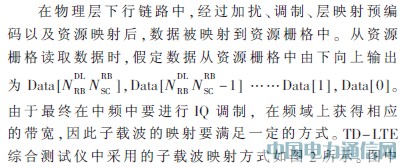

子載波映射形式有集中式(Localized)[3]和分布式(Distributed)兩種。下行鏈路使用的是集中式映射形式。
2 硬件實現與優化方案
2.1 基帶信號發送模塊的硬件實現

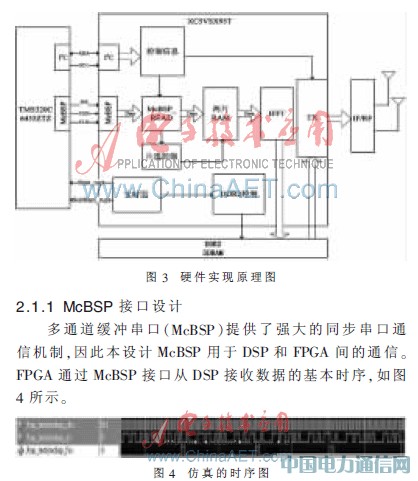

基帶信號發送在基帶板中最關鍵的部分是做IFFT變換，在硬件實現過程中涉及到與DSP以及中頻、射頻的接口問題，所以圍繞IFFT變換，周圍還要增加一些必需的模塊。TD-LTE無線終端綜合測試儀表中基帶信號發送模塊的硬件實現如圖3所示。
McBSP接口間傳輸的信號是幀同步信號(fsx)和32 bit的數據信號(dx)以及時鐘信號(clkx)。在本系統中采用的fsx和dx的延遲是兩個時鐘。FPGA中的McBSP接口通過移位寄存器和緩沖寄存器完成數據的接收，將串行的比特流轉換成32 bit寬的并行數據。
將McBSP接口接收的數據導入McBSP_READ模塊，在控制信息的控制下，對數據完成相應的子載波映射后，存入兩片形成乒乓操作的RAM。
2.1.2 I2C接口設計

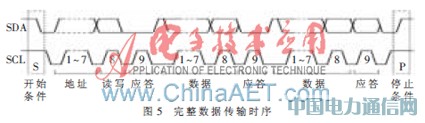

I2C總線協議規定，在 SDA上發送數據，每個字節必須為8 bit，首先傳輸的是字節的最高位(MSB)，每次傳輸的字節數不受限制。主機發送起始條件后，首先發送一個7 bit的從機地址，緊接著發送1 bit的數據傳輸方向位(R/W)以指示是由從器件讀取數據還是把數據寫入從器件。數據傳輸由主機產生的停止條件結束，完整的數據傳輸時序如圖5所示。
2.1.3 IFFT變換

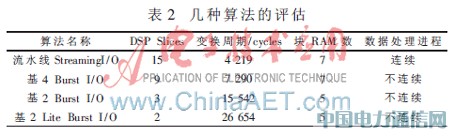

IFFT變換是基帶信號發送的關鍵模塊，本系統使用的IFFT變換點數N等于2 048。IFFT的實現是調用IPcore[5]，通過對表2中幾種算法的綜合比較，最終采用的是Pipelined stresming I/O 型，可以滿足連續數據流的處理，且速度較快，但是會比突發類型(Burst)占用更多的資源。
2.1.4 系統定時模塊的設計
系統定時(TIMER)是整個系統重要的模塊。主要功能是以系統時鐘122.88MHz為基準，對LTE系統的幀以及時隙定時。一方面通過發送子幀中斷和幀中斷信號控制DSP子幀以及幀的發送；另一方面要對FPGA中的DDR2 SDRAM進行控制，進而完成對TX模塊的控制，以保證基帶信號的發送滿足標準中的規定。
2.1.5 中頻、射頻模塊
TX模塊后的數據進入中頻，在中頻進行IQ調制，之后對IQ調制后的數據進行CIC插值，以122.88MHz的D/A采樣速率輸出，在頻域上將信號調制到中心頻率為30.72MHz，帶寬為所需的相應帶寬。在射頻(RF)中，進行混頻操作，將數據調到2.4GHz的載波上。之后通過天線發送數據。
2.2 硬件實現中的優化方案
2.2.1 系統設計優化
由于基帶信號的發送需要滿足多種帶寬的需求，相應的子載波數和子載波映射的位置都會不同，因此本系統中提出了將DSP的控制信息通過I2C總線傳到FPGA中，這樣FPGA收到控制信息后，在McBSP_READ模塊中進行相應的子載波映射操作，并將映射后的數據送到RAM中。
同時無線幀的發送也要滿足相應的上下行鏈路配置，如表3所示。FPGA通過I2C總線接收DSP的控制信息后，控制TX模塊進行相應的發送控制。
2.2.2 存儲資源優化
由于IFFT連續變換后的數據量很大，如果用RAM存儲數據，則會占用很多的FPGA邏輯資源，而基帶板中DDR2 SDRAM空間很大。故在本系統中，IFFT變換后通過MIG接口將數據導入DDR2 SDRAM中，這樣可以節省很多邏輯資源，DDR2 DRAM存儲模型如圖6所示。之后通過系統定時(TIMER)對DDR2 SDRAM的數據讀取進行控制，將數據發送到TX模塊中。
3 硬件平臺搭建與測試
3.1 下載代碼到芯片中進行實際測試結果
用Verilog HDL[6]編寫testbench仿真驗證無誤后，用ISE10.1將FPGA程序下載到基帶板上的XILINX XC5VSX95T芯片中，然后使用CCS軟件將DSP的相應程序下載到TMS320C6455ZTZ芯片中。本硬件平臺中DSP發送25個資源塊(RB)，在DSP中設置軟復位，對FPGA進行復位控制。用chipscope觀察的從TX模塊輸出信號波形如圖7所示。
圖7中，tx_flag信號為高電平時表示輸出I_DATA_OUT和Q_DATA_OUT有效，I_DATA_OUT是IFFT變換后的實部，Q_DATA_OUT是虛部。
3.2 中頻信號在頻譜儀中的捕捉
基帶板的數據通過FPGA的引腳發送到中頻板中，在中頻板中進行IQ調制，將頻譜搬移到中心頻率30.72MHz上，且帶寬約為5MHz，中心頻率在30.72MHz上，帶寬約為4.5MHz，幅度在-25DBm，已滿足需求。
本文介紹了TD-LTE下行鏈路OFDM調制，并重點介紹了子載波映射和基帶信號生成的原理。然后基于TD-LTE無線終端綜合測試儀表的開發，提出了本系統中的基帶信號發送設計流程。具體介紹了McBSP模塊、系統定時模塊、IFFT變換、DDR2 SDRAM等關鍵模塊，然后在系統設計思路和硬件資源上提出了優化方案。在仿真正確后，基于基帶板和中頻板，使用chipscope實際捕捉波形。最后在中頻板中通過頻譜儀分析了頻譜，進一步驗證了FPGA實現基帶信號發送的正確性。
參考文獻
[1] 沈嘉.3GPP長期演進(LTE)技術原理與系統設計[M].北京：人民郵電出版社，2008：143-154.
[2] 李小文，李貴勇，陳賢亮，等.第三代移動通信系統、信令及實現[M].北京：人民郵電出版，2003.
[3] 3GPP TS 36.211 v8.7.0：Physical channels and modulation(release 8)[S].2009.
[4] 3GPP TS 36.212 v8.7.0：Physical channels and modulation (release 8)[S].2009.
[5] Xilinx fast fourier transform V6.0 user guide.2008.
[6] 夏宇聞.Verilog數字系統設計教程.北京航空航天大學出版社[M]，2003.
