本文研究基于c/s架構的網絡化款式設計系統。服務器端建立服裝款式部件數據庫，研究了B樣條擬合和關鍵點技術；客戶端基于Web技術實現遠程信息獲取，利用部件自動拼接技術實現服裝款式圖設計。
1 網絡化服裝款式圖設計系統
1.1 系統框架

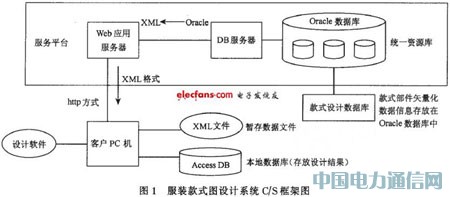

網絡化服裝款式圖設計系統結構分為服務器端和客戶端2部分，處于分布式地理位置，通過Internet進行數據通信。系統框架圖如圖1所示。
服務器端提供信息服務平臺，主要包括：
a 后臺數據庫。
考慮到Oracle數據庫的優越性bJ，建立基于Oracle平臺的服裝款式部件數據庫，以保存款式圖設計所需豐富的、各類款式部件數據。
b 數據庫服務器。
通過開放數據庫互聯(OpenDatabase Connectivity，ODBC)技術直接在局域網上與Oracle數據庫連接，對數據庫信息進行統一管理。
c web應用服務器。
根據客戶端查詢請求利用http技術為客戶端提供Web瀏覽功能。把客戶端的信息查詢請求遞交給后臺數據庫，把從后臺數據庫返回的信息以XML格式再遞交給客戶端。
客戶端包括款式設計軟件、本地?cái)?shù)據庫和輸入/輸出設備等，其主要功能是由款式設計軟件從遠程Oracle數據庫中以檢索方法調用所需設計信息；接收并解析返回的XML格式信息提取矢量數據；進行曲線擬合、部件自動拼接和款式生成，并將設計結果存入本地?cái)?shù)據庫。
1.2 服裝款式部件數據庫
從服裝結構看，大部分款式可以分割成幾種部件類型。以上裝為例，可分為衣領、門襟、肩線、衣袖、袖克夫、側縫線和下擺等部件。不同部件組合構成款式結構的多樣性，部件輪廓造型不同決定款式風格不同。因此把部件作為設計單元，把其形態和屬性數據保存人數據庫。
款式圖的輪廓曲線生成涉及曲線擬合技術。B樣條曲線函數在曲線擬合中應用廣泛。Ikebe等詳盡描述了樣條在形狀設計、表示和恢復上應用。
三次B樣條函數算法簡單，具有二次連續性，用該函數進行款式圖輪廓曲線擬合，圖形逼近效果較好而數據庫中只保存繪制樣條曲線所需的部分型值點信息，其他點可通過計算得到，數據庫存儲信息量小。

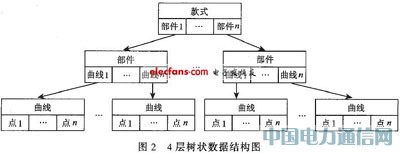

我們用如圖2所示4層的樹狀結構來表示一套款式。圖2中，數據結構包括款式層、部件層、曲線層和型值點層。每層結點含有相關屬性，如部件結點包含名稱、種類、性別、流行時間、流行地點等。上層通過包含下層對象ID字段建立聯系，如曲線層含有部件ID。由此從頂層出發，能遍歷款式上所有結點。
遠程客戶搜索數據庫信息時，將查詢條件遞交到數據庫，找到符合條件的部件，再通過層間的聯系找到完整的部件信息，返回給客戶端。
1.3 網絡化服裝款式設計流程
專業設計人員利用款式部件輸入模塊生成部件圖形保存到數據庫。客戶端利用客戶端款式設計軟件連接到服務器端，搜索并選擇部件，再利用部件拼接進行款式生成。步驟如下：
Stepl.輸入工具。由專業設計人員在款式部件輸入軟件中生成部件圖形，通過ODBC for Oracle接口，將設計完成的部件數據直接存放到Oracle數據庫中。
Step2.款式設計。客戶在客戶端進行款式設計時，需要輸入關鍵字查詢所需的部件，通過http客戶端組件向服務器傳遞這一請求。如果數據存在，并搜索成功，通過Oracle可擴展的標記語言(eXtensible markup language，xML)生成器組件將Oracle部件數據轉換為XML數據文檔；然后將部件數據傳到本地，經過XML解析器解析數據，在本地客戶端瀏覽選擇部件進行款式設計，結果存人本地?cái)?shù)據庫。

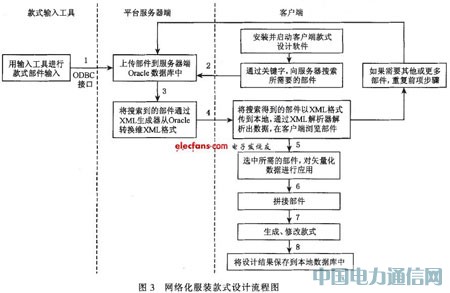

設計流程圖如圖3所示。
1.4 客戶端款式設計軟件

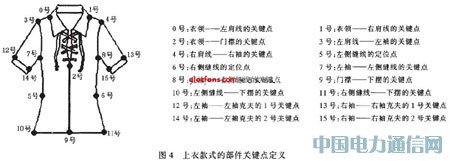

客戶端款式設計軟件實現部件的自動拼接。款式由多種類別部件組合形成，不同部件銜接處有些銜接點為部件共有，利用這些點可以作為部件拼接13號依據。把這些點定義為“關鍵點”，它們是構成部件輪廓曲線型值點的一部分，關鍵點類型作為點的拼接屬性保存在數據庫的點層數據表KeyPointType字段中。以上衣為例，關鍵點類型定義如圖4所示。
客戶端獲取款式各類型部件信息后，用三次B樣條蛆線函數擬合出各部件外形曲線，并通過自動拼接算法進行部件拼接，最終在屏幕上顯示生成的服裝款式圖。
自動拼接算法按照一定的拼接規則進行，拼接規則如下：
1)衣領第一拼接規則
衣領外形對整個款式特征起決定作用。用戶選擇了某款衣領后，其他部件以衣領為主導決定其位置和外形變化。
2)肩線服從領型拼接規則
衣領選擇后，左右肩線以其與衣領的拼接關鍵點作為最終位置確定點，并進行整體平移處理。
3)袖型服從肩線拼接規則
衣領和肩線選擇后，左右衣袖以其與左右肩線的拼接關鍵點為最終位置確定點，并進行整體平移處理。
4)袖克夫服從袖口居中拼接規則
衣領、肩線和衣袖選擇后，左右袖克夫以其與衣袖的拼接關鍵點為最終位置確定點，并進行整體縮放、旋轉和位置平移等處理。
5)衣門襟服從領型拼接規則
衣領選擇后，衣門襟以其與衣領的拼接關鍵點為最終位置確定點，并進行整體平移處理。
6)衣下擺服從衣門襟的拼接規則
衣領和衣門襟選擇后，衣下擺以其與門襟的拼接關鍵點為其最終位置確定點，并進行整體平移處理。
7)側縫線服從衣袖和下擺的拼接規則
下擺和衣袖選擇后，左右側縫線以其與下擺及衣袖的拼接關鍵點為最終位置確定點，并進行整體縮放、旋轉等處理。
2 實現效果

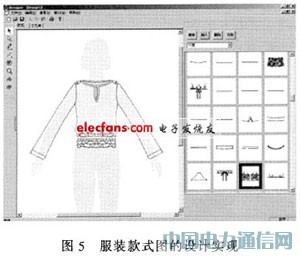

客戶端款式設計軟件界面如圖5所示。用戶查詢信息通過網絡提交給服務器端，符合條件的設計信息返回后在客戶端獲取，通過曲線擬合技術顯示部件預覽圖，用戶選取部件后通過拼接模塊拼接各部件，并在左側款式設計區顯示拼接效果；全部部件圖5服裝款式圖的設計實現類型選完，設計區顯示完整款式圖。該軟件設計簡單方便，對用戶操作技能要求低，有利于軟件的市場推廣和應用。
3 結論
本文實現基于Web技術的網絡化服裝款式圖設計系統。為遠距離設計用戶提供了統一的款式設計數據庫平臺，支持遠程款式圖設計；在服裝生產工藝數字化、網絡化實現方面進行了有益的探索，為款式設計在協同設計、在線設計等領域研究提供了一定的基礎。
