關于遠動數據偏移的問題分析 |
|
[ 通信界 / 汪琳瑛 廣東韶關供電分公司 / www.sese521.com / 2009/7/23 14:29:05 ] |
|
|
|
| |
在近幾個月中,韶冶變電站的RTU上報給地調的數據中,幾次出現了電壓值大面積下移的情況。但這種現象幾個小時后就可自動恢復。
對此現象我們進行了細致的檢查和分析,現將現場分析和故障說明如下:
1現場故障分析

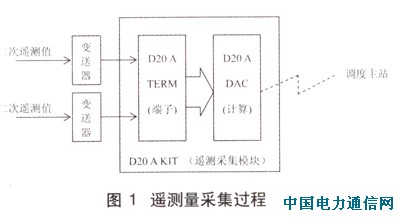

遙測量采集過程見圖1。
 韶冶站使用RTU采集變電站遙測信號,變送器為浙江海鹽普博電機有限公司PK/800F型變送器,現場一次電壓、電流值經過TV、TA后變為二次遙測量(0~5V或4~20mA),經由RTU遙測采集后轉化為相應的碼值(RTU采用美國GE公司的HARRISD20型),通過電力專用通道以SC1801規約的形式送給主站。中間過程歷經一次測量TA/TV、變送器、二次回路接線、RTU采集、A/D轉換、通道傳送、主站解釋。其中通道情況和主站解釋從故障情況看可以排除,問題應出自前面幾個環節。
1.1D20RTU
現場使用的GEHARRISD20RTU遙測模塊為D20AKIT,這種模塊分為上、下兩層,其中下層為TERM板主要負責接線端子的引入(每個TERM板可接32路帶屏蔽輸入),模擬信號輸入,濾波抗干擾防止浪涌等;上層為DAC板主要負責對32路遙測逐一進行高速的A/D轉換,以及同D20主模塊之間的HDLC通訊。

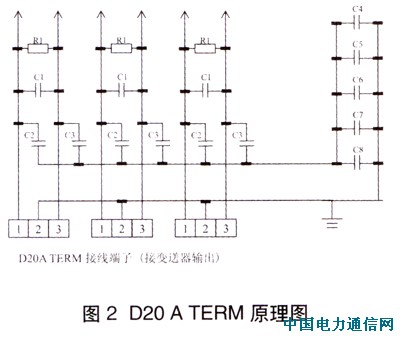

 其中TERM板輸入可選擇為0~5V和4~20mA兩種類型,韶冶站現場使用的是0~5V,如圖2所示,輸入阻抗為44MΩ(±5),電壓范圍±35V,正負雙極性。每個遙測回路均是獨立的,某一回路噪聲信號將通過回路中的電容接地,不會對其它回路形成干擾。我們現場對多個回路進行了測量,未發現電容擊穿或電阻短路現象。
DAC板對32路遙測信號進行循掃的A/D轉換,假如出現問題將會導致遙測信號的大面積不準確,是我們現場懷疑的重點對象。但是出現的電壓值下移動現象并不是發生在同一個D20A模塊上,而且我們通過D20診斷程序進行校驗,發現D20RTUAKIT功能完好,各項指標正常,板件無故障信息報告,測量端子排輸入電壓也與A/D轉換碼值相符。
由于RTU遙測測量回路或A/D轉換引起的問題應該是一個不可逆過程,所以可以排除因RTU測量回路故障而引起的大面積數據漂移的故障。
1.2電壓型變送器及一次測量TA/TV:
現場的電壓型變送器,在經過輸入/輸出的測量之后發現,電壓值的測量是準確的。但不排除在全部變送器中有個別的有較大零漂的現象。(由于無變送器校驗設備,無法準確判定)
現場的TA/TV的輸出經過測量及換算證實運行正常。
1.3現場二次回路接線
現場的二次回路接線,將所有變送器負端接在一起。這種接法在理論上是正確的:即所有變送器的零電位(低電位)是同一電位,無漂移、無偏差,在此先決條件下,可對采集參數進行準確的反映。
但是現場變送器運行多年,無法保證無零漂現象。此種接線方式如碰到個別變送器有零漂問題,就會導致所有共負端的變送器的零電位上產生電位疊加,出現大面積數據不準的現象。
2現場故障推論
出現該現象時曾使用示波器查看是否存有干擾源,結果為無外干擾,并留意到出現該現象時和現象結束時的報警,并沒有有開關、刀閘變位而可能導致變送器零漂。
經過現場情況分析,可以初步判定現場的大面積數據漂移是由于現場個別變送器有零漂及共負端的二次接線造成的。
關于自動恢復的現象,可能是由于現場測試人員在用電子式表計測量時,表計的內電源對變送器的反向充電導致的。
3解決方法
分析以上故障原因后,我們對現場重新進行二次回路接線的連接,每一組遙測兩根線,各組遙測之間相互獨立,互不干擾,并且本回路的變送器如有零漂問題的話,也會正確反映,方便維護人員進行維護。經此改造后,韶冶變電站數據中,不再出現電壓值大面積下移的情況。 |
