　　摘  要：利用無線異步收發模塊 TC35傳輸短消息的短信平臺系統，應用于電網調度和電網調度自動化的運行管理,提高電網調度和調度自動化系統的運行管理工作效率。
　　關鍵詞：GSM模塊； 短信平臺； 電網調度

1．引言

　　現代化的電網安全穩定運行，主要是依靠調度自動化系統對運行電網的信息采集和在線監控。當系統運行過程中發生了異常和事故情況時，值班調度員需電話通知相關人員應急處理電網發生的異常或事故。根據過去的經驗，在特殊情況下，往往會出現電話擁塞，或因通信系統故障，無法通知到相關人員，這樣會延誤事故的處理或造成事故的擴大，嚴重威脅電網的安全穩定運行。當領導和相關人員出差時，無法使用辦公自動化，也就無法了解電網運行狀況。同時當調度自動化系統或相關通信系統出現故障時，調度人員無法監視、了解系統或部分變電站的運行信息，對于無人值班站，在調度端觀測到該站遠動自動化信息中斷時，更是無法判斷到底是通信中斷，還是該變電站自動化系統出現故障，需要通知相關通信、自動化、繼電保護等專業人員同時去處理，這樣會造成人員和車輛成本提高和浪費。

　　針對以上電力系統運行中暴露的問題，我們經過研討，設計利用GSM移動通訊網絡短信息服務快捷的性能和相對低廉的費用，開發一套性能穩定、性價比高的短信平臺，來彌補解決電網運行和調度自動化信息傳遞中出現的異常。

　　短信息服務（Short Message Service，SMS）是GSM（Global System for Mobile Communication）系統中提供的一種GSM終端（手機），通過服務中心(service center)進行文本信息收發的應用服務，其中服務中心完成信息的存儲和轉發功能。短信息服務是GSM網絡的一種基本業務，由于GSM網絡在全國范圍內各行各業都實現了聯網和漫游，具有很強的網絡支持能力，無需另外組網就可以支持完成對系統實行快捷的信息服務，從而解決了傳統的專網通信系統投資成本大、維護費用高的矛盾。比傳統的集群系統在無線網絡覆蓋上具有無法比擬的優勢，加上GSM的SMS本身具備的數據傳送功能，使得這些應用得到迅速的普及。利用GSM短信息系統進行無線通信還具有雙向數據傳輸功能，性能穩定，為遠程數據傳送和監控設備的通信提供了一個強大的支持平臺。

　　基于上述概念的應用我們?cè)O(shè)計了一套短信平臺，硬件結構如下：

圖一



　　該系統硬件部分主要有32bit ARM處理器LPC2132、 串口 擴展接口變換電路、TL35GSM遠程通信模塊及用戶端數據處理終端PC機組成。TC35設計小巧、功耗很低，其主要由GSM基帶處理器、GSM無線模塊、電源模塊(ASIC)、閃存、ZIF連接器、天線接口6部分組成。它可以通過AT指令集進行控制，是專門為數據、傳真、短信息和語音傳輸而設計的GSM MODEM。我們通過它提供的標準RS232串口可以方便的對其進行各種功能控制。

　　我們用PC機和調度自動化主站系統的一臺工作站通過網絡進行連接，讀取電網異常狀態下自動化主站系統的事件記錄。同時在PC機中預先保存進行信息接收目的群手機號碼，將所需發布的信息以短信方式發送到用戶手機上。

軟件結構圖

圖2



3、系統功能

　　手動短信群發。

　　短信平臺和調度自動化主站聯網，實現自動化信息的自動群發。

　　完成短信平臺和變電站自動化設備聯網，實現在遠動通道走死時，獲得該變電站的實時信息。

4．應用實例

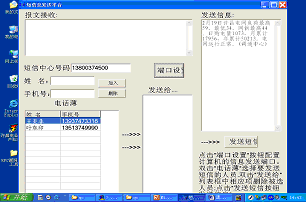

　　手動短信群發，我公司電力調通中心每日通過本系統向公司領導及生產部門的負責人定時發布電網運行信息，如負荷情況、電量情況、電網運行情況等信息。在電網運行出現異常時也隨時向相關人員發布應急信息，使信息發布及時、便捷、準確、經濟。下面是人機界面圖:

　　要使短信平臺和調度自動化主站聯網，實現自動化信息的自動群發，必須要保證短信平臺不能干擾調度自動化主站的運行。為盡可能減小短信平臺對調度自動化主站的影響，又能實現自動化信息的自動群發，在實際運行中通過和調度自動化主站廠家聯合設計，由主站一臺工作站在系統運行出現“事件記錄”時將事件信息保存為一個純文本文件，短信平臺每隔一秒讀取一次該文本文件，并篩選出需發布的信息通過GSM 網絡以短消息形式向相關人員發布。在實際運行中獲得了良好的效果。

　　目前在電力系統中由于變電站綜合自動化設備種類型繁雜，要完成短信平臺和變電站綜合自動化設備聯網，獲得變電站的實時信息，工作量較大，在我公司實際運行中正逐步推進該項工作，已完成變電站直流電源系統與短信平臺的聯網。具體實施辦法：在變電站直流系統管理裝置處設置一個規約自動轉換裝置，通過此“規約轉換器”來將不同廠家的直流設備規約，統一為短信平臺系統使用的標準規約及傳輸通道要求的標準接口，同時維持現有變電站綜自系統與直流監控器的通信規約及通信接口。短信平臺系統不斷監聽變電站綜自系統與直流監控器的通信，一旦發現通信中斷就自動啟動以短消息方式向上發送信息，當然短信平臺也可以以遠端遙控的方式來啟動。



　　本文通過對短信平臺的應用的嘗試介紹了一種電力系統運行維護管理的新思路。實踐證明通過引入該系統給運行維護人員帶來了極大的方便。同時該短信平臺系統可以方便的移植到其他工業監控系統中去。
